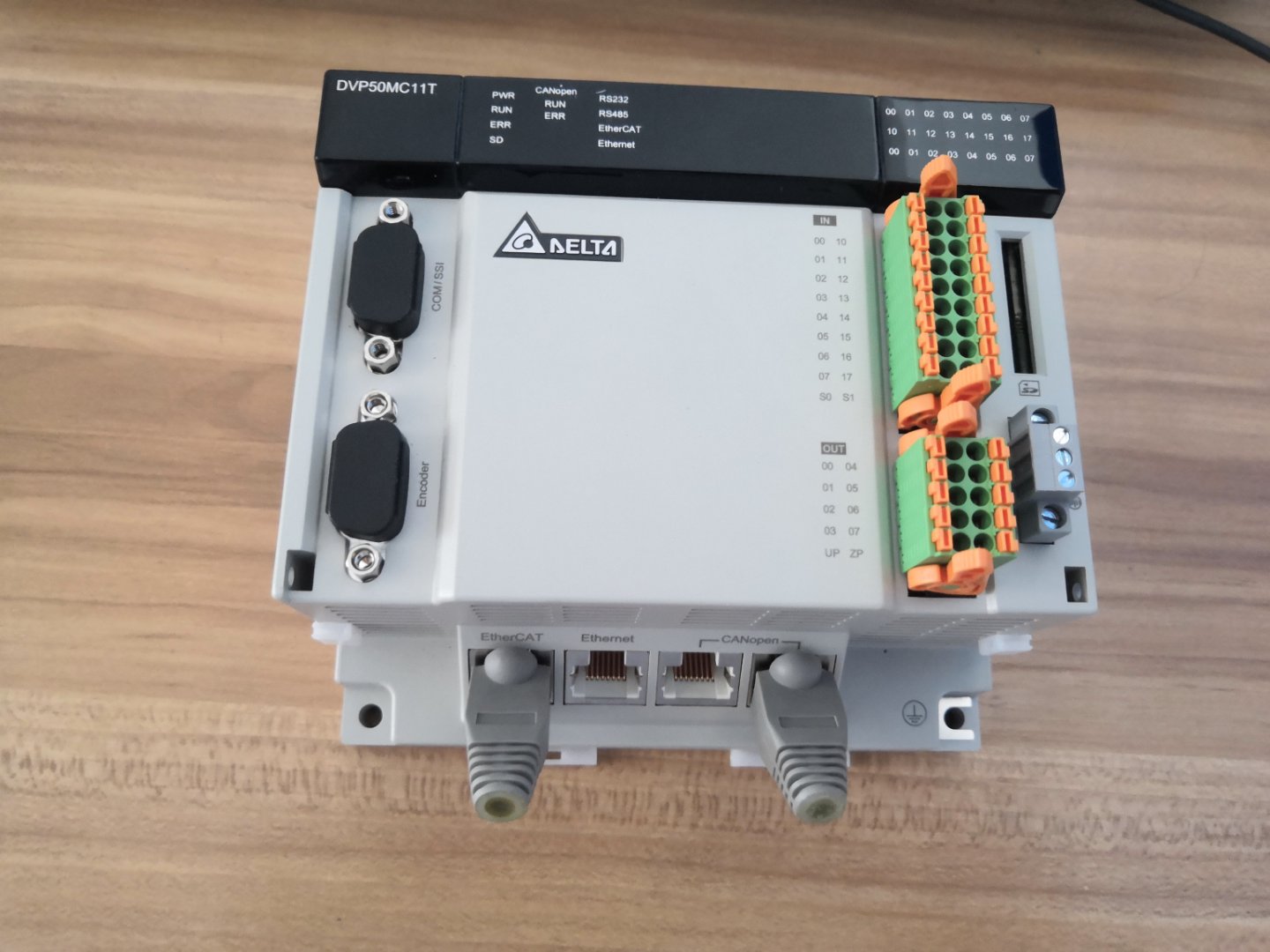

DVP-50MC系列運動控制器

產品概述

DVP-50MC 系列運動控制器是臺達自主研發的基于 EtherCAT 現場總線的多軸運動控制器，總線傳輸速
率為 100Mbps，采用分布式時鐘，可以快速、準確、高效的傳輸數據，方便多軸同步，同時還支持國際組織
所定義的運動控制標準指令庫，方便用戶快速入門，迅速的進行項目開發。它通過 EtherCAT 接口可以控制多
軸，支持位置、速度、扭矩、原點回歸等單軸運動指令，支持電子齒輪，電子凸輪、旋切、G 代碼等多軸指令。
DVP-50MC 系列運動控制器內建多種通訊口，用戶不需要增加模塊就可以實現各種通訊功能，同時還支
持左側和右側兩個擴展接口（左側為高速并行擴展口），左右側可以擴展 DVP-S 系列左右側模塊。
DVP-50MC 系列運動控制器內建 EtherCAT 主站通訊口，用戶配線方便；由于采用快速、高效的 EtherCAT
總線和 1GHz 高速浮點運算處理器，可廣泛應用在包裝、印刷、封裝、線切割、制藥等各種自動化控制領域
中。
DVP-50MC 系列運動控制器包含 DVP50MC11T 和 DVP50MC11T-06 這兩個機種。這兩個機種僅控制的
軸數不同，外圍通訊口、左右側擴展及程序容量等規格相同。

功能簡介

? 傳輸速率為 100Mbps EtherCAT 總線網絡，可以快速、準確、高效的傳輸數據。
? DVP50MC11T 可控制高達 24 個實軸（軸號范圍：1~32）。
? DVP50MC11T-06 可控制高達 6 個實軸（軸號范圍：1~16）。
? DVP50MC11T 內部可構建虛軸及編碼器軸（虛軸及編碼器軸號范圍：1~32，不可與實軸軸號重復）。
? DVP50MC11T-06 內部可構建虛軸及編碼器軸（虛軸及編碼器軸號范圍：1~16，不可與實軸軸號重復）。
? 配備 1GHz 高速浮點運算處理器，支持 64 位浮點數（LREAL），可勝任各種復雜運動控制任務。
? 內建兩個增量型編碼器接口和一個 SSI 絕對性編碼器接口
? 內建 1 個 EtherCAT、1 個以太網、1 個 RS-232、1 個 RS-485 接口。
? 內建 CAN 接口，可以做 CANopen 主站或者從站。
? 強大的現場網絡支持（Profibus-DP 從站），可組建功能復雜的控制系統。
? 種類眾多的 IO 擴展（左側高速 AIAO、右側低速 AIAO 及 DIDO，溫度模塊等）。
? 使用簡單、功能完整，方便應用的軟件界面。
? 提供標準的總線電纜，配線簡單方便，即插即用。

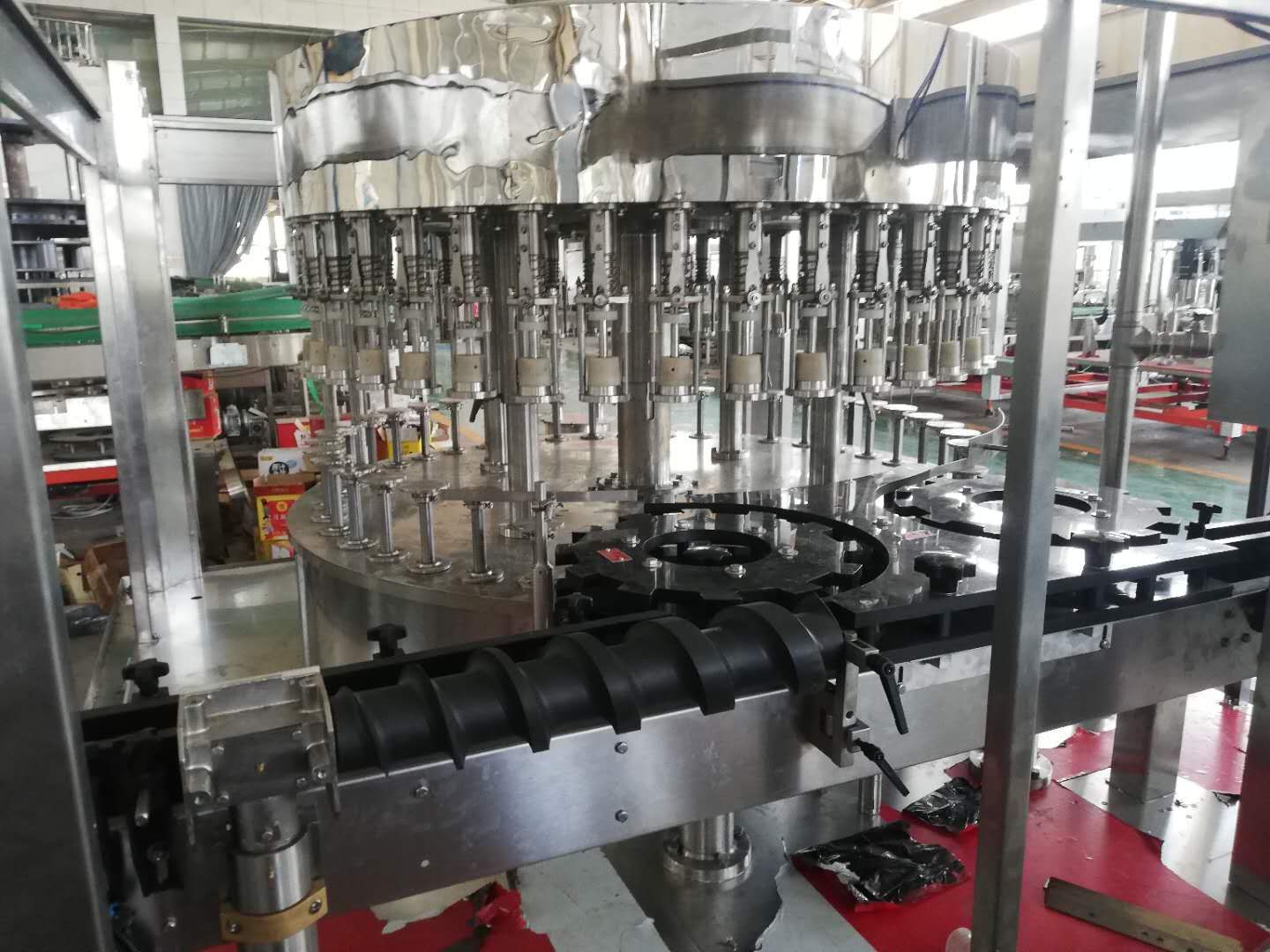

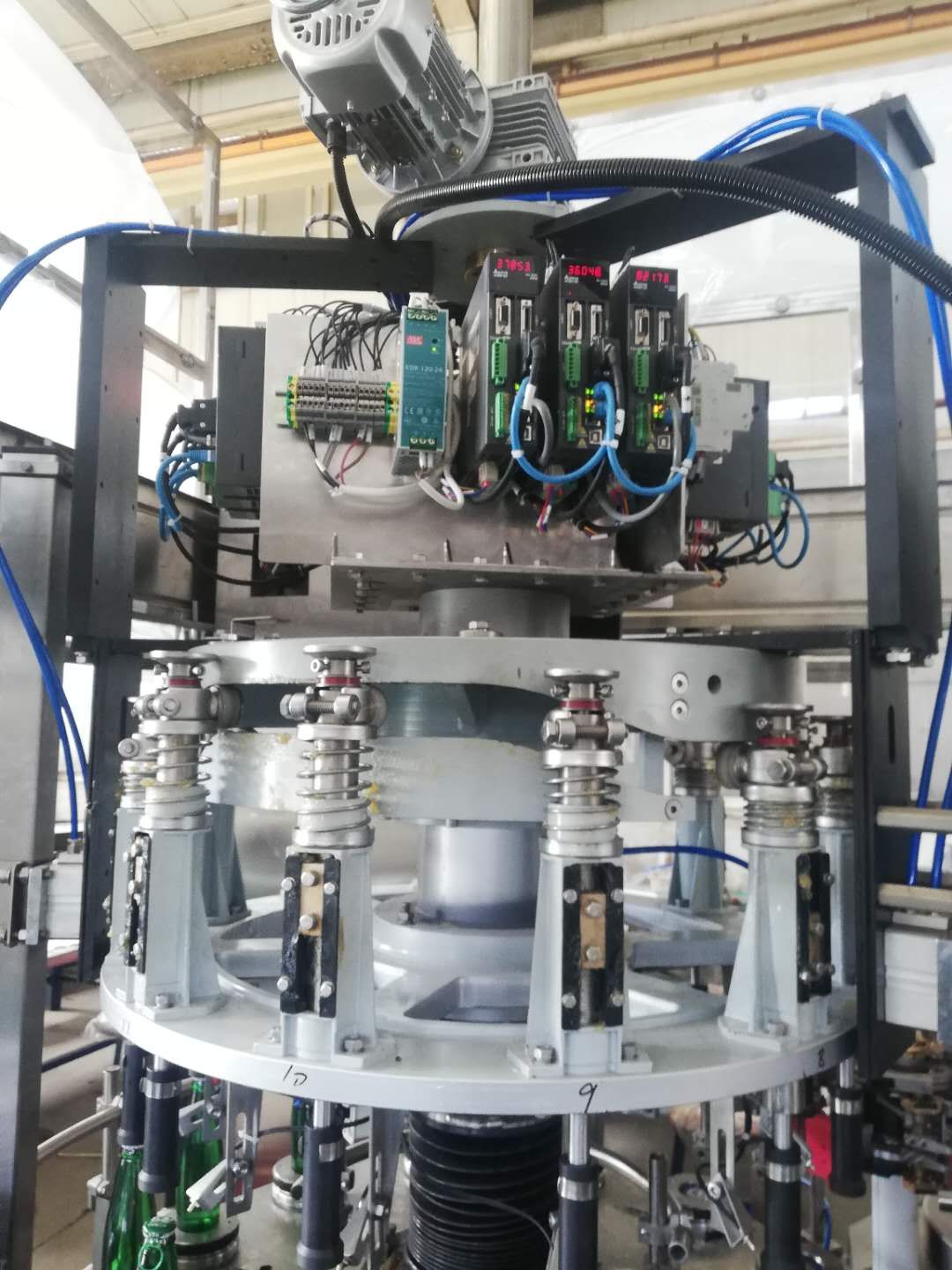

貼標行業案例

配置表：
控制器：DVP-50MC*1臺
觸摸屏：DOP-107WV
編碼器：增量型*1個
伺服驅動器：ASD-A2-0421-E*12臺
伺服電機:ECMA-C20604RS*12臺
EtherCAT通訊線：UC-EMC003-02A（0.3米）12根
運用到的定位，對標，電子凸輪等功能，精準定位貼標，最高工作速度可達12000個/小時。
