信捷TG765S-XT人機界面

發布時間：2019/03/18 點擊量：

產 品說明

1600萬真彩色—畫質細膩無痕，顯示效果媲美液晶顯示器
下載、啟動、運行，三位一體的超高速響應
支持C語言腳本功能，運算、自由協議編寫、繪圖，提高編程自由度
支持BMP、JPG格式圖片顯示
豐富的立體3D圖庫，畫面更生動
靈活的部件選擇空間，自定義動畫軌跡設計
數據采集保存功能，支持時間趨勢圖，XY趨勢圖等多種形式的數據管理方式
配方數據的存儲與雙向傳送，提高工作效率

產品特點

ARM9 CPU，400MHZ主頻，64M內存，128M存儲容量
7英寸，1600萬色TFT液晶顯示LED背光，分辨率800*480
1個COM口只支持232通訊方式
時鐘選配
通過USB-B接口，實現數據的快速傳輸

型號說明

TG765-XT：不帶時鐘
TG765-XT-C：帶時鐘

產品規格

項目		TG765精簡版
		TG765-XT	TG765-XT-C
產品特性	尺寸	7英寸
	分辨率	*800480**
	液晶屏	TFT液晶顯示，LED背光
	顯示顏色	1600萬真彩色
	亮度	可調
	觸摸面板	四線電阻式觸摸屏
	液晶壽命	50000小時以上，環境溫度25℃，24小時運行
	存儲器	128M
	時鐘	無	有
	下載方式	USB下載（通過USB-B口）
外部接口	PLC口	RS-232
	下載口	無
	USB-A	無
	以太網	無
	擴展	不支持
電氣特性	輸入電壓	DC24V（電壓范圍：DC22V~26V）
	消耗電流	200mA
	允許失電	10mS以下（實際失電小于1S）
	抗電壓沖擊	AC1000V，10mA小于1分鐘
	絕緣電阻	10MΩ以上，DC500V
環 境
運行溫度		0℃～50℃
存儲溫度		-20℃～60℃
運行濕度		10%RH～90%RH（無凝露）
抗干擾能力		干擾電壓：1500Vp-p 脈沖周期：1us 持續時間：1分鐘
空氣		無腐蝕性氣體
冷卻方式		自然風冷
外部尺寸		*204.0150.543.9*
面板開孔尺寸		*192.0138.5**

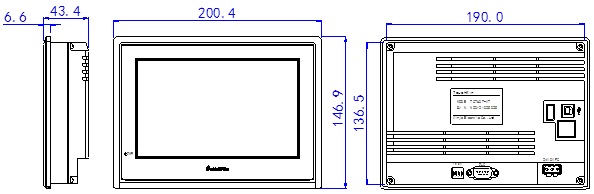

產品外觀及尺寸(單位:mm)

開孔尺寸大小建議向上浮動0.5mm。
